产品概述
电池材料专用双锥回转真空干燥主机为双锥形罐体，罐内在真空状态下，夹套内可通入蒸汽或导热油对内胆进行加热，热量通过内胆传递给湿物料，使湿物料中水份气化，低速电机带动罐体回转，物料不断上下，内外翻动，更换受热面。同时，水蒸气通过真空泵真空排气管不断被抽走，加快了物料干燥速度，最终达到均匀干燥目的。
工作原理
双锥回转真空干燥机为双锥形回转罐体，设备中间为圆柱形，两端为圆锥形，圆锥顶部—头设计为敞开式投料（兼做人孔），另—端为蝶阀出料 。罐体内、外共分三层，中间夹套加热介质可以是蒸汽、循环热水或导热油，保温层为中碱超细玻璃棉，耗能极少；内层投放物料。工作时罐内处在真空状态下，向夹套内通入导热油、热水或蒸汽等热媒进行加热，热量通过罐体内壁传递给湿物料。由于罐体内处于真空状态， 各种物料中的溶媒（包括水）在真空的条件下均能在较低的温度迅速汽化 ，且罐体的回转使物料不断地上下、内外翻动，物料不断地更新与器壁接触 。湿物料吸热后蒸发的溶媒（水汽），通过真空泵经真空抽气管被抽出 。中途通过低温冷凝系统（采用自来水或冷冻盐水）进行冷却，以达到回收的目的，节约了生产成本，并改善真空泵的工作条件， 还减少了对环境的污染。
适用磷酸铁捚等电池材料、化工、制药、食品等行业的粉状、粒状及纤维状物料的浓缩、混合、干燥及需低温干燥的物料（如生化制品等）， 更适用于易氧化、易挥发、热敏性、强烈剌激、有毒性物料和不允许破坏结晶体的物料的干燥。

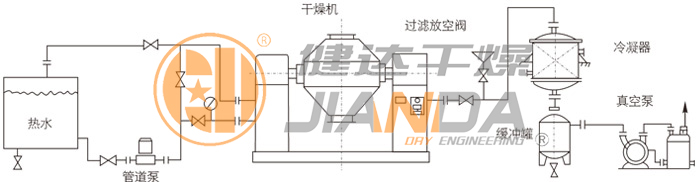

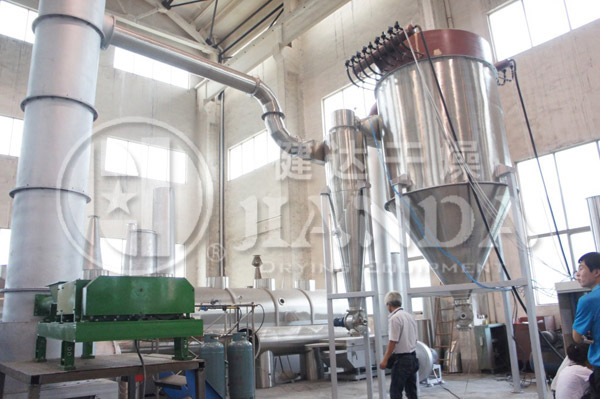

安装示范
性能特点
◎油加热时．采用自动恒温控制．
◎热效率高，比一般烘箱提高2倍以上。
◎间接加热．物料不会被污染，符合“GMP”要求。设备维修操作简便，易清洗。
◎推荐的工艺安置示范溶剂回收工艺安置。

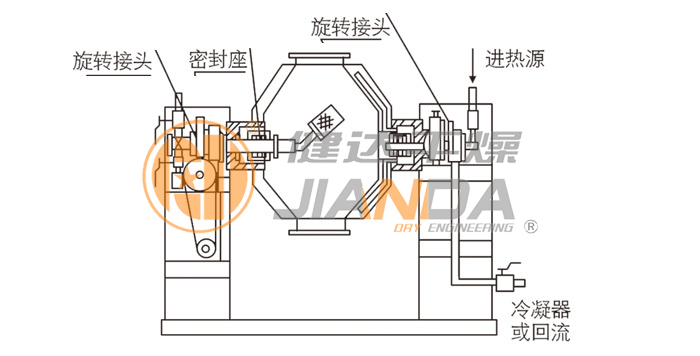

结构示意图
技术规格
| 名称/规格 | 100 | 350 | 500 | 750 | 1000 |
| 罐内容积 | 100 | 350 | 500 | 750 | 1000 |
| 装料容积 (L) | ≤50 | ≤175 | ≤250 | ≤375 | ≤500 |
| 加热面积 (m2) | 1.16 | 2 | 2.63 | 3.5 | 4.61 |
| 转速 (rpm) | 4 - 6 | ||||
| 电机功率 (kw) | 0.75 | 1.1 | 1.5 | 2 | 3 |
| 占地面积长×宽(mm) | 2160×800 | 2260×800 | 2350×800 | 2560×1000 | 2860×1300 |
| 回转高度(mm) | 1750 | 2100 | 2250 | 2490 | 2800 |
|
罐内设计压 (Mpa) |
-0.1-0.15 | ||||
| 夹套设计压力 (Mpa) | ≤0.3 | ||||
| 工作温度 (oC) | 罐内≤85 夹套≤140 | ||||
| 用冷凝器时，真空泵, | 2X-15A | 2X-15A | 2X-30A | 2X-30A | 2X-70A |
| 型号，功率 | 2KW | 2KW | 3KW | 3KW | 505KW |
| 不用冷凝器时，真空泵 , | SK-0.4 | SK-0.8 | SK-0.8 | SK-2.7B | SK-2.7B |
| 型号，功率 | 1.5KW | 2.2KW | 2.2KW | 4KW | 4KW |
| 重量(kg) | 800 | 1100 | 1200 | 1500 | 2800 |
| 名称/规格 | 1500 | 2000 | 3500 | 4500 | 5000 |
| 罐内容积 | 1500 | 2000 | 3500 | 4500 | 5000 |
| 装料容积 (L) | ≤750 | ≤1000 | ≤1750 | ≤2250 | ≤2500 |
| 加热面积 (m2) | 5.58 | 7.5 | 11.2 | 13.1 | 14.1 |
| 转速 (rpm) | 4 - 6 | ||||
| 电机功率 (kw) | 3 | 4 | 5.5 | 7.5 | 11 |
| 占地面积长×宽(mm) | 3060×1300 | 3260×1400 | 3760×1800 | 3960×2000 | 4400×2500 |
| 回转高度(mm) | 2940 | 2990 | 3490 | 4100 | 4200 |
|
罐内设计压 (Mpa) |
-0.1-0.15 | ||||
| 夹套设计压力 (Mpa) | ≤0.3 | ||||
| 工作温度 (oC) | -0.1-0.15 | ||||
| 用冷凝器时，真空泵, | JZJX300-8 | JZJX300-4 | JZJX600-8 | JZJX600-4 | JZJX300-4 |
| 型号，功率 | 7KW | 9.5KW | 11KW | 20.5KW | 22KW |
| 不用冷凝器时，真空泵 , | SK-3 | SK-6 | SK-6 | SK-9 | SK-10 |
| 型号，功率 | 5.5KW | 11KW | 11KW | 15KW | 18.5KW |
| 重量(kg) | 3300 | 3600 | 6400 | 7500 | 8600 |
注：对干燥前后容积变化很大的物料，其装料系数可适当加大或缩小。
